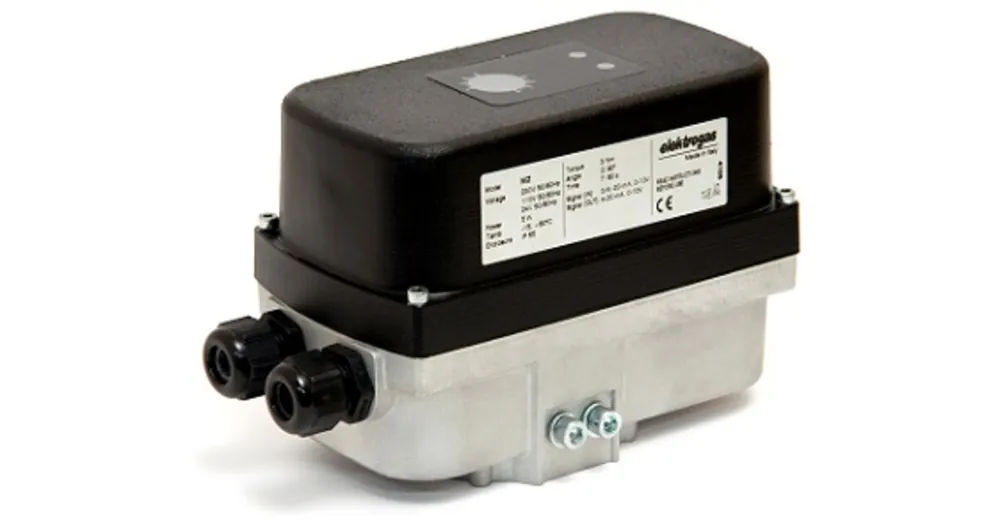

MOTEUR TYPE MZ3 – ELK36002 – ELEKTROGAS
Servomoteur catégorie MZ. Pour régulation de l’air et de gaz sur des brûleurs industriels.
DESCRIPTION
Servomoteur MZ convenant à tous les cas d’utilisation requérant une rotation précise et régulée comprise entre 0 et 90°. Il est conçu pour commander les vannes papillons de type VF et VFH. Le servomoteur MB à réglage progressif trois points (commande électrique) est utilisé en standard pour les processus de régulation par variation continue. Le servomoteur MZ, piloté par un signal analogique continu (0-20mA / 4-20mA / 0-10V), peut s’utiliser de la même façon. Ce servomoteur est équipé d’un réglage électronique de positionnement garantissant une haute précision.Le servomoteur de type MZ est conçu poureffectuer un mouvement de rotation précis entre 0° et 90°. Il peut être monté sur lesvannes suivantes à l’aide de l’adaptateur.
DONNÉES TECHNIQUES
Commande de position MB : électrique avec positionnement par cames MZ : analogique 0-20mA / 4-20mA / 0-10V.
INSTRUCTIONS POUR L’INSTALLATION ET LA MAINTENANCE
Pour assurer une exploitation sûre appropriéeet, comme une longue vie du dispositif, la procédure d’installation et un servicepériodique sont des matières très importantes.
Ce matériel doit être installé en accord avecles lois en rigueur. Tous les travaux doivent être exécutés parles techniciens qualifiés seulement.
IMPORTANT : avant de procéder àl’installation, assurez-vous que tous les dispositifs de votre système sont seconforment aux caractéristiques de l’appareil(raccordements, type de gaz, pression defonctionnement, débit, température ambiante,tension électrique, etc.).
MODE AUTOMATIQUE
3-point de contrôle
Lorsque le borne 5 est alimenté leservomoteur ouvre (0° > 90°).
Lorsque le borne 4 est alimenté le servomoteur fermé (90 °> 0 °).
Si toutes les tensions sont éteints, leservomoteur reste dans la position actuelle etle couple de maintien il garde encore sans aucun frein supplémentaire.
Il est possible de déplacer la vanne vers la position 90 ° (rotation anti-horaire vue du haut), en appliquant la tension de ligne à la borne 5. La rotation s’arrête lorsque la position maximale est atteinte (la came C2 commute la tension de ligne à la borne 7) ou lorsque la tension à la borne 5 est déconnectée. Il est possible de déplacer la vanne vers l’ion positif 0 ° (rotation horaire vue du haut), application de la tension de ligne à la borne 4. La rotation s’arrête lorsque la position minimale est atteinte (la came C1 commute la tension de ligne sur la borne 8) ou lorsque la tension sur la borne 4 est débranché.
CONTRÔLES FINALE
Une fois la mise en service est terminée,re-serrer les vis du couvercle, afin d’assurer
la mise à terre de couverture
Évitez les changements brusques detempérature.
La condensation n’est pas autorisée.
ÉLIMINATION DU PRODUIT
L’appareil contient des composantsélectroniques et ne peut donc pas être éliminé comme un déchet ménager normal.
Pour la procédure d’élimination, veuillez vousréférer aux règles locales en vigueur pour les déchets spéciaux.
APPROBATIONS
Répondent aux exigences essentielles des Directives 2004/108/EC et 2006/95/EC.
