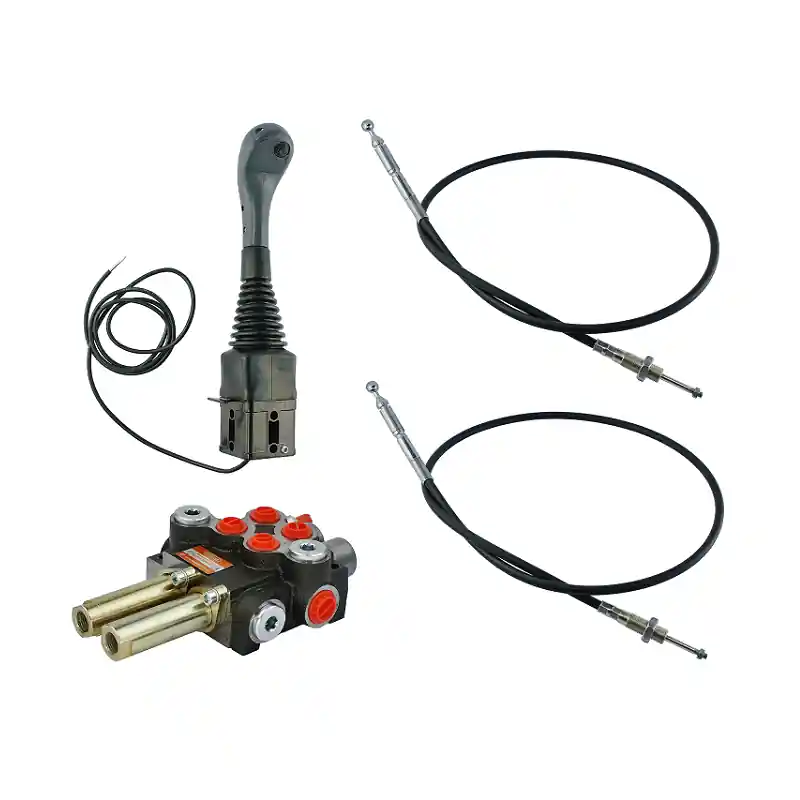

Marque du collecteur :

Produit original Badestnost

Application :

Conçu pour contrôler deux consommateurs dans un système hydraulique, par exemple deux cylindres à double effet ou deux moteurs dans les deux sens.

Nombre de sections :

2

Débit :

≤ 40 l/min

Pression :

P : ≤ 250 bar ; T : ≤ 50 bar ; A et B : ≤ 300 bar

Réglage de la soupape de décharge :

La pression d’ouverture de la soupape de dérivation augmente proportionnellement à l’augmentation du débit :

180 bar à 10 l/min
190 bar à 20 l/min
200 bar à 30 l/min
210 bar à 40 l/min

Vous trouverez des kits pour une mesure précise de la pression dans la section Manomètres – kits de mesure

Type de glissière :

2xA (voir tableau des schémas hydrauliques dans le catalogue Badestnost)

Fonctionnement du coulisseau :

1-0-2 avec ressort de stabilisation en position 0

Température ambiante :

-40 °C ÷ +60 °C

Température de l’huile :

-15 °C ÷ +80 °C

Marque du câble :

Produit original Hydrolider

Longueur du câble :

1000 mm

Système de connexion du câble au collecteur :

M16x1,5 ; M6x1

Matériau de l’armure du câble :

plastique

Matériau de l’extrémité du cordon :

acier galvanisé

Marque du joystick :

Produit original Indemar

Système de connexion du joystick et du câble :

boules fi 14 mm (± 1)

Matériau du corps :

plastique

Nombre de boutons électriques :

1

Contrôle du tiroir du collecteur :

bidirectionnel

Nombre de sections contrôlables dans le distributeur

2
