Hydrolider

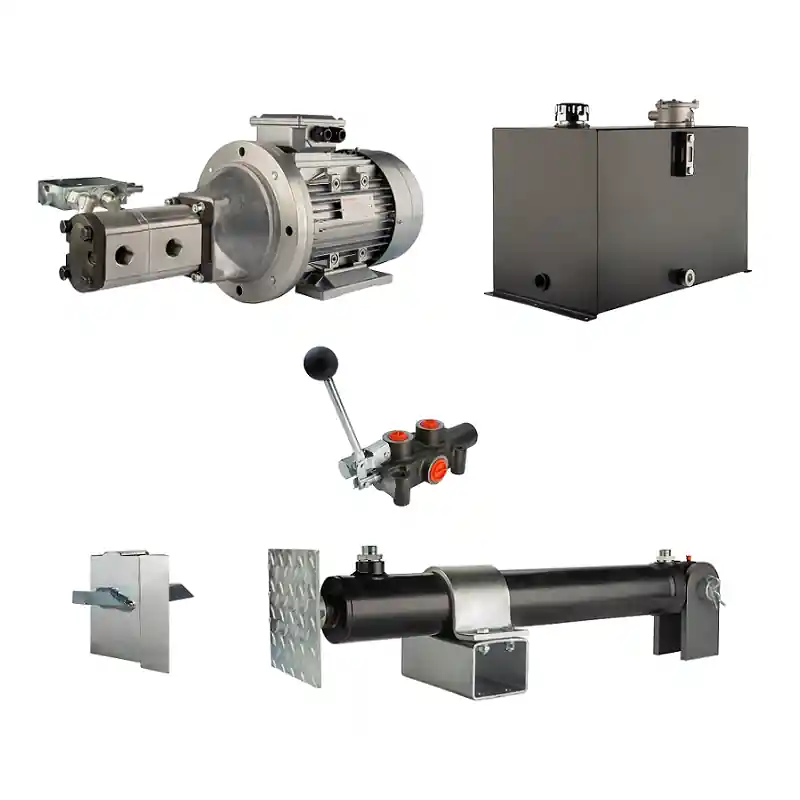

Kit de composants pour la construction du système hydraulique d’une fendeuse de bois très puissante et efficace. Les paramètres hydrauliques des composants du kit ont été sélectionnés pour des machines de fendage en continu fonctionnant dans des conditions sévères, où les fendeuses disponibles sur le marché ne sont pas performantes.

La puissance du cylindre de fendage du kit proposé permet de fendre des billes de bois de taille moyenne et grande :

• bois très tendre comme le tremble, le peuplier, le saule, l’épicéa, le sapin
• boistendre: pin, tilleul, sycomore, aulne, noisetier, châtaignier, genévrier, platane, mélèze
• bois moyennement dur: bouleau, orme, noyer, pin noir
• bois dur : chêne, frêne, poirier, pommier
• très dur: hêtre, charme, chêne

FENDEUR HYDRAULIQUE – SPÉCIAL POUR LE FENDEUR

Spécialement conçu pour les fendeuses de bois. Il y a un ressort qui agit sur la glissière dans un sens et un loquet à ressort dans l’autre. Pendant le fendage, pour des raisons de sécurité, la fendeuse exige que le levier soit maintenu enfoncé, tandis que le retour de la tige de piston s’effectue sur un loquet à ressort qui revient de lui-même lorsque le cylindre se rétracte complètement et revient à la position de départ. Cette solution permet de changer le coffre et de nettoyer la coquille pendant le mouvement de retour de la tige de piston. De plus, lorsque la tige de piston revient, le loquet lui-même rebondit et soulage la pompe, de sorte que le système hydraulique ne s’échauffe pas. En position neutre, l’huile circule librement à travers le distributeur et se dirige vers le canal de retour au réservoir. En outre, le distributeur dispose de deux vitesses d’extension pour la tige de piston, qui s’étend plus rapidement sur le chemin de la bille, tandis qu’elle ralentit à l’arrivée et gagne en puissance de pression. Cette solution accélère le cycle de fendage en augmentant l’efficacité de la fendeuse et élimine l’effet de l’élément de fendage heurtant la bille, un phénomène qui crée de nombreux problèmes lors de l’utilisation de la fendeuse.

1

levier avec 3 positions de travail et 1 position neutre (3 – 1 – 0 – 2)

• 1 – course du piston
• 3 – avance accélérée de la tige de piston
• 0 – arrêt de la tige de piston
• 2 – retour de la tige de piston (loquet avec rebond)

M22x1,5 externe (prêt pour câble avec écrou DKOL)

M27x2 externe (prêt pour câble avec écrou DKOL)

M22x1,5 externe (prêt pour le tuyau avec écrou DKOL)

VÉRIN HYDRAULIQUE – SPÉCIAL POUR LA FENDEUSE

Cylindre spécial à double effet adapté au fendage des bûches dans les fendeuses de bois. Équipé d’une plaque perforée spéciale pour stabiliser la bille pendant l’alimentation et le fendage. Équipé d’une fixation et d’un support spécial pour permettre un fonctionnement sûr et stable de l’actionneur.

double effet

500 mm

860 mm

1360 mm

19,2 tonnes

17 – 20 secondes

550 mm

externe M22x1,5 (prêt pour les tuyaux avec écrou DKOL)

POMPE ET MOTEUR ÉLECTRIQUE – SPÉCIAL POUR LA FENDEUSE

Entraînement complet de la fendeuse à bois comprenant un moteur électrique triphasé et une pompe hydraulique sectionnelle, un accouplement, une cloche et des vis pour le raccordement au moteur.

Triphasé

400V (380V)

14,64 A

aluminium

Engrenage de type européen

L. 770 mm ; H : 342 mm ; L : 300 mm

M27x2 externe (prêt pour câble avec écrou DKOL)

M22x1,5 mâle (prêt pour tuyau avec écrou DKOL)

RÉSERVOIR D’HUILE AVEC FILTRATION – SPÉCIAL POUR LA FENDEUSE

Réservoir d’huile complet avec support de base, équipé d’un bouchon de remplissage avec évent et écran filtrant, d’un indicateur de niveau d’huile avec thermomètre, d’un bouchon de bécher avec aimant et d’un filtre à immersion avec dérivation à 1,5 bar et cartouche remplaçable.

75 litres

25 μm

ligne de retour

L. 600 mm ; H 450 mm ; L 355 mm

632 mm x 320 mm

M27x2 externe (prêt pour câble avec écrou DKOL)

M27x2 externe (prêt pour tuyau avec écrou DKOL)

COUTEAU DE FENDAGE À COUPE TRANSVERSALE – SPÉCIAL POUR LA FENDEUSE

120 mm

acier

acier trempé de haute qualité

galvanisé

ATTACHES ET FILS

• Tous les raccords hydrauliques vissés dans les trous du cylindre, de la pompe, du réservoir et du distributeur sont inclus dans le kit proposé (photo d’ensemble).
• En raison des solutions arbitraires et diverses dans la conception de la fendeuse, nous n’avons pas été en mesure de sélectionner la longueur des tuyaux hydrauliques de manière à ce qu’ils s’adaptent aux conceptions et aux solutions utilisées par tous les utilisateurs. Nous avons donc décidé de ne pas les inclure dans le kit proposé. Nous recommandons d’acheter les tuyaux hydrauliques à la fin, une fois que tous les composants hydrauliques du kit ont été montés sur le châssis de la fendeuse.
